关于200吨冲床光电保护装置说明

作者：消息人气：发表时间：2018-03-07 10:26 【大中小】

精密200吨冲床光电保护装置，光电保护装置又称光电护手、安全光幕，是精密200吨冲床的一种非强制性选配装置，主要对精密200吨冲床危险加工区域进行安全防护，保护冲压加工生产人员的人身安全。伴随冲压客户对加工生产安全性要求越来越高，随之而来的变化是越来越多的客户选择了为冲床加装了光电保护装置，高速冲床加装光电保护装置后可在冲床滑块下行冲压时起到保护作用，一旦检测到加工危险区域有物体后，其可自动化控制冲床停机，从而从根本上确保了冲床操作人员的人生安全。　　　

　　

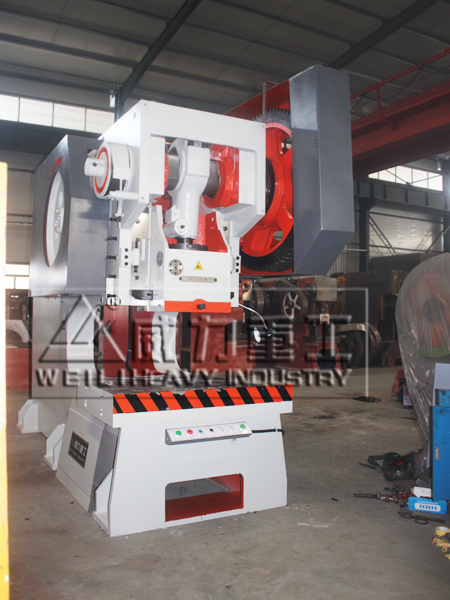

200吨冲床车间

精密200吨冲床光电保护装置由发光器、受光器、钢管支架、信号电缆和控制器组成，控制器内由中间继电器、停止按钮及回程电磁阀组成，中间继电器的线圈连接在PLC控制器的输出端，中间继电器的常开触点串联在回程电磁阀的回路中，停止按钮与光电保护装置并联后接入PLC控制器的输入端，发光器发出的光直射到受光器，形成保护光幕。当光幕被遮挡时，受光器产生一遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，产生一控制信号，控制精密200吨冲床的制动控制回路的报警装置，实现冲床停车或安全报警。
