125吨冲床加工冲孔网操作流程

山东威力重工生产的125吨冲床进行冲孔，是指以适应不同的需求，具体有：，八字孔，六方孔，冲孔板，长孔，四方孔，圆孔，冲孔板网，三角孔等等。一次冲压成型工艺特点是生产效率极高、成本低、网孔尺寸一致均匀。有关125吨冲床冲压一次成型的工艺步骤，小编总结如下：

连续模装配及材料送入：将连续模的下模固定在125吨冲床的工作台上，连续模的上模固定在125吨冲床的滑块上；连续模的下模和上模之间通过主精密滚珠导向装置和副精密滚珠导向装置相互连接：在上模上设置有一导正销，下模的上设置有一与导正销配合工作的定位孔；并将待加工的金属材料由送料机送入连续模进料口的前端。

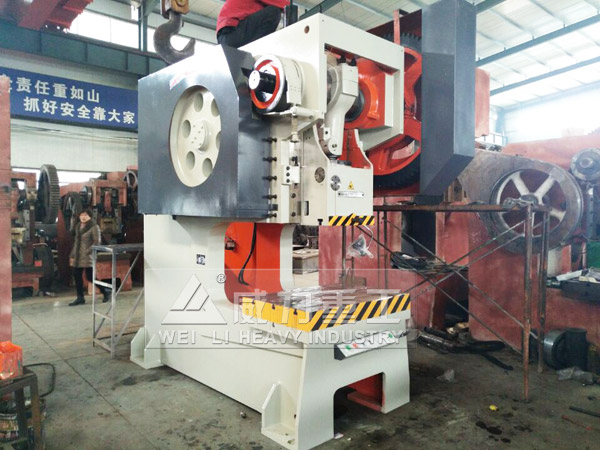

125吨冲孔专用冲床

冲导正孔：开启125吨冲床，滑块带动上模向下运动，上模和下模开始闭合，主精密滚珠导向装置完成上模和下模一次导向；滑块带动上模连续向下运动，副精密滚珠导向装置完成级进模的上模和下模的二次导向；滑块带动上模连续向下运动，连续模模夹紧待加工的金属材料；滑块带动上模连续向下运动，上模的冲头与下模一起对待加工的金属材料进行导正孔的剪切动作；滑块连续向下运动至滑块下死点，上模的冲头与下模一起对待加工的金属材料完成剪切动作，并把废料冲至下模刃口以下，导正孔冲压完成；滑块带动上模向上运动，在卸料板的作用下，冲导正孔的上模，从下模中脱出至卸料板与待加工的金属材料贴合面以上，卸料动作完成；滑块带动上模连续向上运动，使级进模的上模和下模分离，连续模完成一个动作循环。

级进：125吨冲床的送料机把待加工的金属材料向前送一个步距，上模和下模合模时，通过设置在上模上的导正销完成待加工金属材料在连续模内的精确定位。

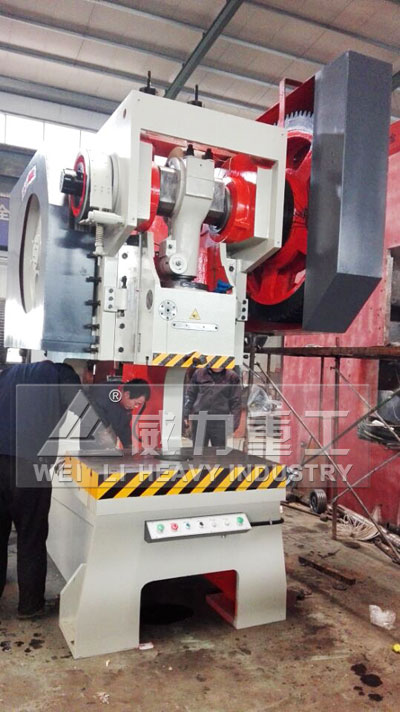

山东威力重工冲床厂家型号齐全

冲小孔：125吨冲床滑块带动上模向下运动，上模和下模开始闭合，主精密滚珠导向装置完成上模和下模一次导向；滑块带动上模连续向下运动，上模与下模固定板夹紧待加工的金属材料；滑块带动上模连续向下运动，上模的冲头与下模一起对待加工的金属材料进行小孔的剪切动作；滑块连续向下运动至滑块下死点，上模的冲头与下模一起对待加工的金属材料完成剪切动作，并把废料冲至下模刃口以下，小孔冲压完成；滑块带动上模向上运动，在卸料板的作用下，冲小孔的上模从下模中脱出至卸料板与待加工的金属材料贴合面以上，卸料动作完成；滑块带动上模连续向上运动，使级进模的上模和下模分离，连续模完成一个动作循环。

冲小孔组：依次循环重复步骤级进和步骤冲小孔，完成一组小孔的冲裁。再依次循环重复步骤（冲导正孔）步骤（级进）和步骤（冲小孔），直至将待冲压成型加工金属材料冲裁完毕。

冲床冲压生产主要是针对板材的。能过模具，能做出落料，冲孔，成型，拉深，修整，精冲，整形，铆接及挤压件等等，广泛应用于各个领域。山东威力重工冲床厂家型号齐全，您可以根据实际的加工情况，选择合适的冲床吨位，冲床厂家以及技术咨询热线：0632-5680515 18306370978（同微信）
