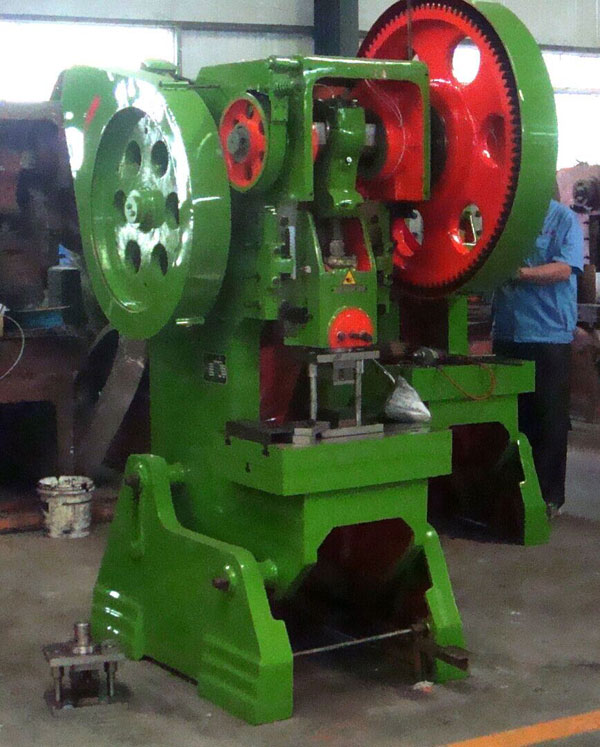

JC23-40T可倾冲床
40吨冲床就是一台冲压式压力机。冲压工艺由于比较传统机械加工来说有节约材料和能源,效率高,对操作者技术要求不高,可通过各种模具应用可以做出机械加工所无法达到的产品,冲床是将圆周运动转换为直线运动,由主电动机出力,带动飞轮,经离合器带动齿轮、曲轴(或偏心齿轮)、连杆等运转,来达成滑块的直线运动,从主电动机到连杆的运动为圆周运动。
JC23-40T冲床机器标准配置:
1、双手操作装置;(J23-25T以上)
2、脚踏操作装置;(J23-25T以上)
3、手动稀油润滑装置;(J23-16T以上)
4、压塌式保险装置。
性能特点:
1、采用铸造床身,吸震性好。
2、整机设计新颖,外观美观,结构紧凑,使用方便,操作安全,钢性好。
3、轻捷式钢制离合器,凸轮式制动器。可方便配合各种冲床周边设备,使用带式制动器,滑块装有压塌式保险器,超载时保险器被压塌,从而保证整机不受损坏。
4、本机具有通用性强,精度高,性能可靠,便于操作的优点。
5、如与送料装置配套使用,则可以进行 半自动 的冲压工作。操作简便,应用广泛。
本冲床广泛应用精密电子、通讯、电脑、家用电器、汽车零部件、马达定转子等小型精密零件的冲压加工。 可对 薄板、条料、卷材 等金属和非金属材料进行 剪切、冲孔、落料、弯曲、铆合、浅拉伸 等工序。
电机调整:
1、拆开冲床零件包装并查看有无损坏。
2、整理冲床电机、电机槽轮、飞轮沟槽、夹块,不要使溶液滴在电机内,用布整理V皮带,制止运用溶液清洁皮带。
3、装置冲床电机至接合位,但不要彻底锁紧,在螺丝未锁紧前用吊索撑持电机的分量。
4、用量具丈量冲床电机槽轮与飞轮的准线,移动电机至准线正确停止。槽轮和滑轮准线没对好会使皮带沟及电机轴承磨损,准线对好时把电机座螺丝旋紧。
5、移电机略微向飞轮使V皮带能在滑轮中滑动而不至于发作应变。
40T可倾冲床主要技术参数:
项目名称 |
单位 |
JC23—40 |
公称力 |
kN |
400 |
公称力行程 |
mm |
6 |
滑块行程 |
mm |
80 |
滑块行程次数 |
min-1 |
50 |
最大装模高度 |
mm |
215 |
装模高度调节量 |
mm |
60 |
滑块中心到机身距离 |
mm |
210 |
垫板厚度 |
mm |
65 |
立柱间距 |
mm |
300 |
工作台尺寸(前后×左右) |
mm |
410×630 |
工作台孔尺寸(孔径) |
mm |
260 |
滑块底面尺寸(前后×左右) |
mm |
190×210 |
模柄孔尺寸(直径×深度) |
mm |
50×70 |
主电机功率 |
kw |
4 |
压力机外形尺寸(前后×左右) |
mm |
1500×1100 |
压力机高度 |
mm |
2180 |
机身最大可倾斜角度 |
Deg |
20° |
压力机整机重量 |
kg |
2300 |
