山东160吨冲床型号JB21S-160T
- 【产品名称】山东160吨冲床型号JB21S-160T
- 【产品规格】
- 【产品价格】面议
- 【点 击 数】651
详细说明

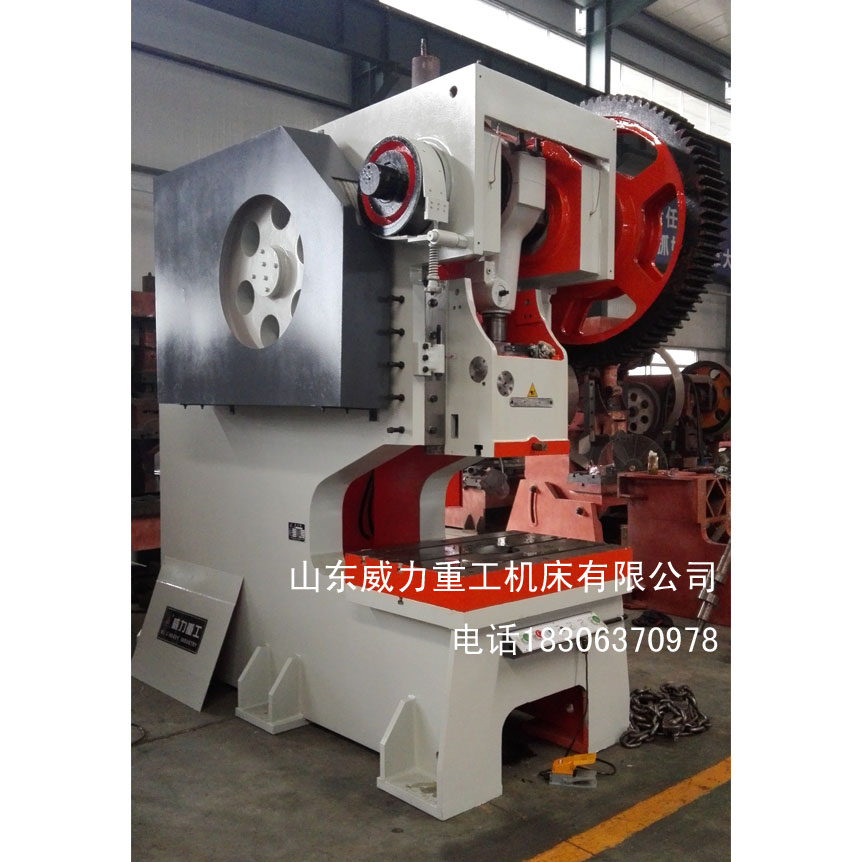

山东160吨冲床型号JB21S-160T开式固定台钢板冲床是山东冲床厂家山东威力重工机床有限公司生产研发的一款冲压设备，本产品广泛应用于汽车、电子、电器、建筑五金、煤矿防尘板、风沙防护墙、广告通风板、冲压钣金等工业的剪切、冲孔、落料、弯曲、浅拉伸及符合成型等冷冲压加工行业。山东160吨冲床也叫压力机，国标型号为：JB21S-160T。公称压力为1600KN，公称力行程6mm,滑块行程160mm,最大封闭高度360mm,标准行程次数为：40次/分，滑块中心至机身距离800mm.
山东160吨冲床型号JB21S-160T工艺说明：
1、机身采用钢板焊接机身，振动时效处理，消除内应力，不易变形；
2、曲轴材质45＃铁锻打，精车调质处理；
3、机身轴瓦，连杆轴瓦用铜件；
4、工作键材质为40Cr锻打，淬火处理；
5、连杆材质为球墨铸铁，增加强度；
6、滑块为加大型。
山东160吨冲床型号JB21S-160T冲床技术参数
|
技术参数\型号
|
单位
|
JB21S—160
|
|
公称力
|
kN
|
1600
|
|
公称力行程
|
mm
|
6
|
|
滑块行程
|
mm
|
160
|
|
滑块行程次数
|
min-1
|
40
|
|
最大装模高度
|
mm
|
360
|
|
装模高度调节量
|
mm
|
100
|
|
滑块中心到机身距离
|
mm
|
400
|
|
垫板厚度
|
mm
|
120
|
|
立柱间距
|
mm
|
660
|
|
工作台尺寸（前后×左右）
|
mm
|
750*1150
|
|
工作台孔尺寸（孔径）
|
mm
|
220
|
|
滑块底面尺寸（前后×左右）
|
mm
|
430*520
|
|
模柄孔尺寸（直径×深度）
|
mm
|
70*85
|
|
主电机功率
|
kw
|
15
|
|
压力机高度
|
mm
|
3000
|
|
压力机整机重量约
|
kg
|
13
|
山东160吨冲床型号JB21S-160T冲床结构特点：
1、采用铸造机身，曲轴纵置结构；
2、调节偏心套可改变滑块行程长度；
3、采用半圆形转键离合器；
4、采用压塌块式超负荷保护装置。
.jpg "山东160吨冲床工作台")
.jpg "160吨冲床滑块")
.jpg "160吨冲床前操控箱")
这是山东160吨冲床型号JB21S-160T的工作台，按JB/T7974-99标准制造，产品制成筋板式和箱体式，工作面采用刮研工艺，工作面上可加工V形、T型、U型槽和圆孔、长孔。该机床工作台材质：经过两次人工处理（人工退火600度-700度和自然时效2-3年）使用该产品的精度稳定，耐磨性能好。
这是山东160吨冲床型号JB21S-160T冲床的滑块，冲压生产中，冲床的冲压精度直接影响着冲压产品的品质，有些细节虽然不起眼却对冲床的冲压精度有着极大的影响，如市面上传统的冲床都无滑块锁紧装置，滑块在冲压过程中极易发生变形及摆动，直接影响到冲压精度，为了彻底解决这一问题，山东威力重工机床有限公司生产的冲床上均配备有滑块锁紧装置，其由滑块、锯牙、调模齿轮、压盖组成，结构简单、紧凑，不占用冲床的有效空间，使冲压生产更安全，确保模具在冲压过程不会发生松动现象，同时极大的确保了高速冲床的冲压精度。
这是山东160吨冲床型号JB21S-160T冲床前操控箱，其设置的双手按钮是冲压行业闭式双点压力机上的一个基本安全操作装置，双手按钮上的开关为常开开关，当压力机接收到每个双手按钮的开关都处闭合状态信号时，滑块才会下行开始冲压板件。这种开关改变了原来仅靠专人操作压力机进行作业的生产方式，避免了冲压操作人员和压力机操作人员因配合失误而造成的伤害事故发生。
