液压型100吨冲床
- 【产品名称】液压型100吨冲床
- 【产品规格】
- 【产品价格】面议
- 【点 击 数】622
详细说明

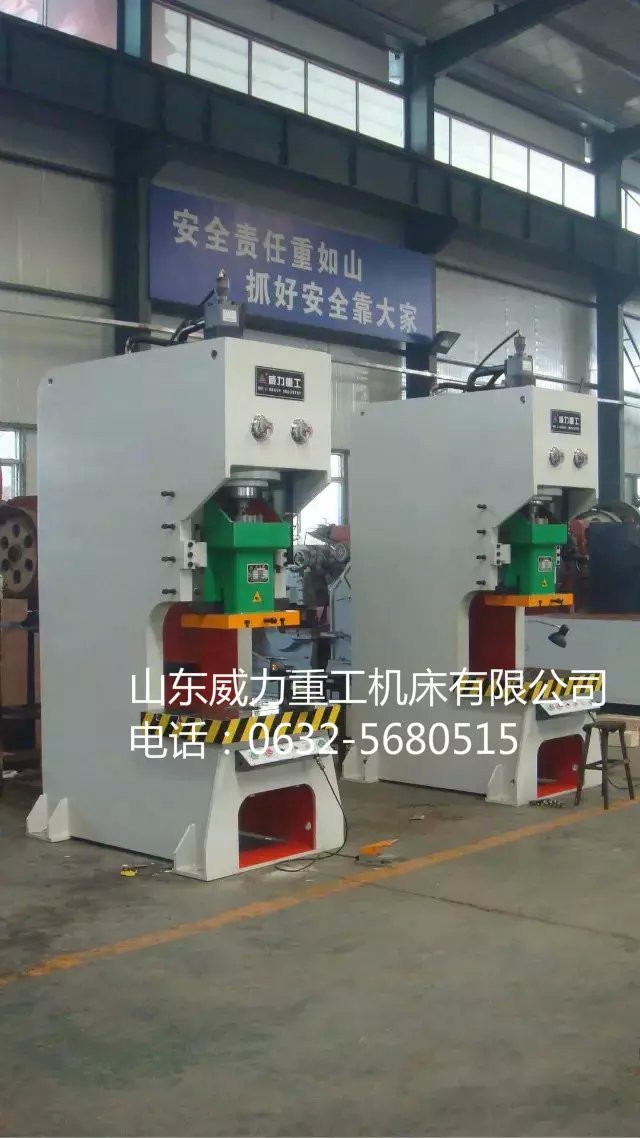

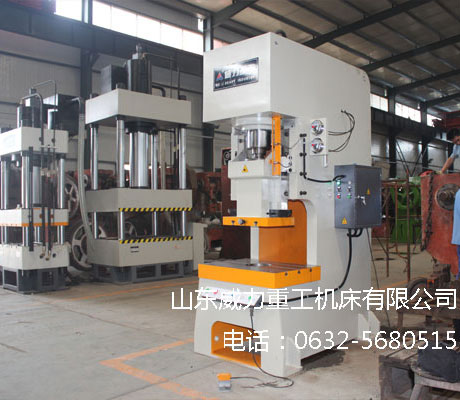

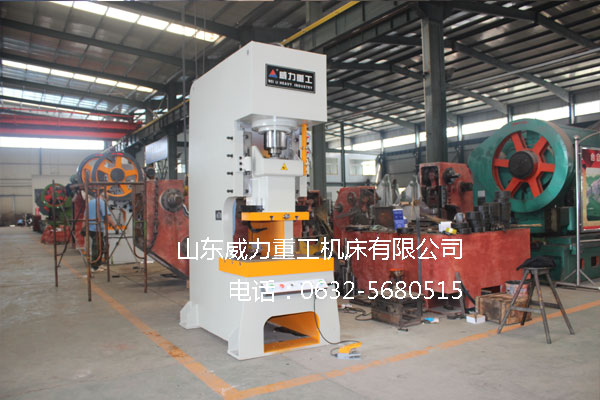

山东威力重工生产的液压YWH21-100T冲床采用的是C型结构，最大开口尺寸为550(mm)，立柱中心距720×420(左右×前后)，工作台高度是600(mm)，机器高度为2020(mm)，公称压力为1500(KN)，机器占地面积为1900×900(m㎡)，滑块行程300(Mm)，工作台有效面积为640×550(左右×前后)，电机5.5(Kw)，液体最大压力31(Mpa)，工作台外形尺寸850×550(左右×前后)。本液压冲床（油压冲床）可广泛运用到五金制品或非金属制品的压制，如典型的产品有铝制品挤压，表壳、表带、眼镜框架及零件、像框、餐具、标牌、锁具、汽车零件和五金零件等。
由于液压冲床的广泛适用性，利用液压冲床进行加工生产的工艺是多种多样的，因此液压冲床的本体结构形式也是多种多样的。从机架形式看，有立式与卧式。从机架组成方式看，有立柱式、单臂式和框架式，立柱式又可分为四柱、双柱、三柱及多柱式等。从工作缸的数量看，有单缸、双缸及多缸之分。
100吨液压冲床整机结构介绍

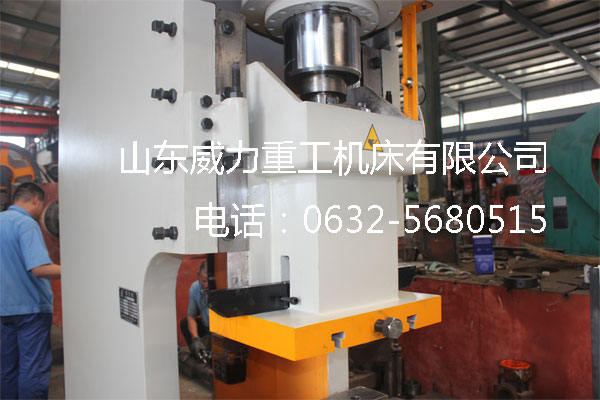

1、主机部分：机身采用C形结构，简单大方，操作简单。油缸装在机顶底端内孔上，卡头装在油缸柱塞下端，与柱塞一起作上下往复运动。机身右侧螺母用于调整液压冲床冲压下行速度。
2、液压系统：液压系统（泵站）装在主机右侧，整个液压控制系统由电机带动高压油泵输入压力油，通过溢流阀、电磁阀、液控单向阀、压力表、管路等输入油缸，使油缸柱塞实现上下往复运动。
YWH21-100T液压冲床主要是承担各种不同厚度板材（0.1mm-20mm）的冲床、折弯、剪切、压装、矫平、挤时间压、拉伸成型等工作。调模精度达到0.1mm，安全、便捷、可靠。软到位冲床技术，提高产品质量及模具使用寿命。智能化控制，确保机器运转及停止的精确性与安全性。具有调整、自动、半自（半自动可分为定程单次和定压单次两种工艺）三种操作方式。滑块的工作压力、空载快速下行和慢速工进的行程范围可根据工艺需要进行调整。机器结构设计合理，便于实现自动化生产，降低成本，提高效率。先进的设计理念，低嗓音，低消耗，节能环保。
●本系列液压机适合于可塑性材料的压制工艺，如冲压、弯曲、翻边薄拉伸等；
●也可以从事校正、压装、塑料制品及粉末制品的压制成型。
选装配置
●冲裁缓冲装置
●PLC触摸屏控制分流
●快速行程充液装置
●20T--2000T可特殊订货
●下顶缸选装
|
项目
|
单位
|
YWH21-100
|
|
公称压力
|
kn
|
1000
|
|
液体最大压力
|
mpa
|
31
|
|
滑块行程
|
mm
|
300
|
|
最大开口高度
|
mm
|
550
|
|
工作台有效面积
|
mm
|
640×550
|
|
工作台外形尺寸(左右×前后)
|
mm
|
850×550
|
|
立柱中心距(左右×前后)
|
mm
|
720×420
|
|
工作台高度
|
mm
|
600
|
|
机器占地面积
|
mm
|
1900×900
|
|
机器高度
|
mm
|
2020
|
|
电机功率
|
kw
|
5.5
|
