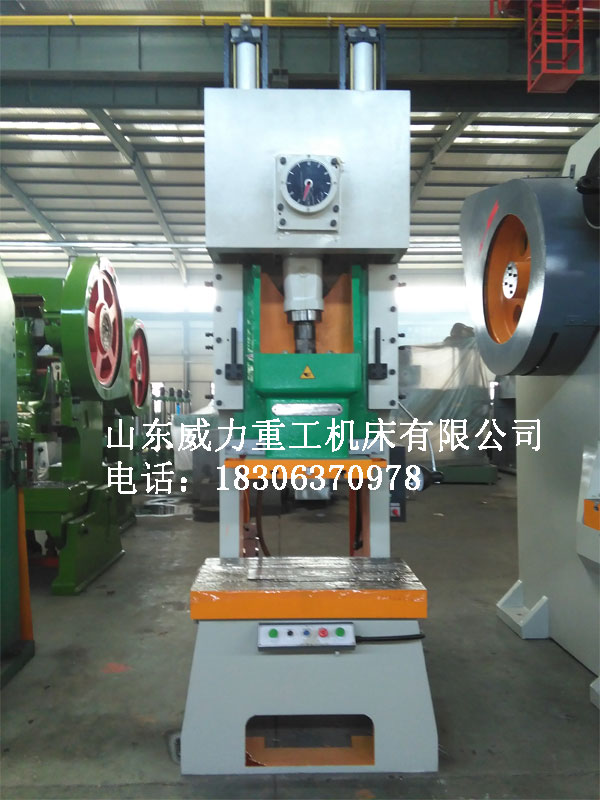

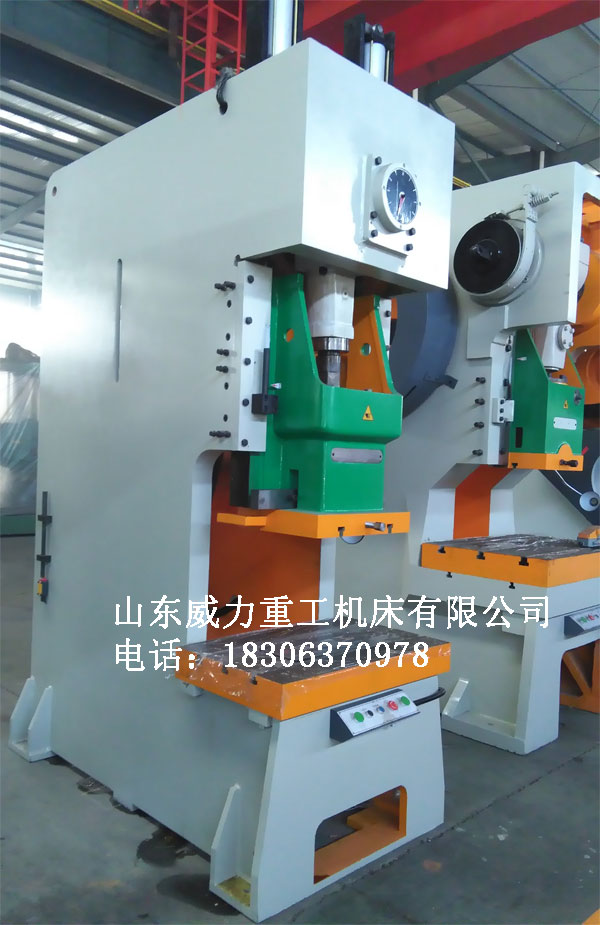

气动冲床JF21-200吨冲床
适用于各种金属及非金属管材、板材的冲孔领域。
机械行业:冲压件、冲压加工、五金冲压件、金属冲压件、汽车冲压件、拉伸件、金属拉伸件、冲压钣金件。
家居用品:电子、通讯、电器、灯饰、玩具、机箱、家俬、运动器材、烧烤餐具五金、灯饰五金、电子五金、机箱机柜,厨具、合页,开口销,弹簧销,大力钳,干果钳,包装材料,贴纸,手机膜,垫片,垫子,铝件,端子,喇叭网
道路交通:交通运输用品、汽车/安全、防护用品、汽摩及配件通讯产品。
办公用品:电力柜、ATM柜员机外壳、空调部品、打印机、复印机机架及各类精密钣金。
产品优势:
气动冲床比较卫生,干净!可配合采用先进的光电保护技术,实现安全性能的大幅提升,电脑计数与程序的配合,可以实现无人值守的加工流程,大大提升了工作的效率,降低生产的成本。
JF21-200吨冲床作用原理:
利用压缩机产生的高压气体,通过管道将压缩气体输送至电磁阀,通过脚踏开关来控制电磁阀的动作来控制气缸的工作和返回,从而达到冲孔的目的。压缩空气可以存储在储气罐中,随时取用,因而电动机没有空转的能源浪费。利用气缸作工作部件、利用电磁阀作为控制元件,使本机结构更加简单,故障率低、安全性高、维修简单、维修成本更低、生产效率高。利用220V电源来实现对电磁阀的控制,操作简单方便。
JF21-200吨冲床详细参数:
主要技术参数(Main technical Parameter) |
单位(Unit) |
规格(Specification) |
公称力(Rated toque) |
kn |
2000 |
公称力行程(Rated toque journey) |
mm |
6 |
滑块行程(Slide stroke) |
mm |
200 |
次/min |
40 |
|
最大装模高度(maximum die set height) |
mm |
450 |
装模高度调节量(die-filling diesetheightadjustment) |
mm |
110 |
滑块中心至机身距离(Pressure from the center of the fuselage) |
mm |
430 |
工作台板尺寸(前后×左右) (staging measurement) |
mm |
840×1400 |
工作台板孔尺寸(staging Hole size) |
mm |
Φ200 |
mm |
110 |
|
滑块底面尺寸(前后×左右)(slider underside measurement) |
mm |
650*880 |
模柄孔尺寸(直径×深度)(shank Hole size) |
mm |
Φ70×100 |
立柱间距离(Distance between columns of body) |
mm |
820 |
电动机(型号/功率)(electromotor) |
kw |
Y200L-6 ( 15) |
外形尺寸(前后×左右×高度) (boundary dimension) |
mm |
2350×1600×3600 |
整机重量(Weight) |
Kg |
19500 |
JF21-200吨冲床制造工艺:
优质钢板焊接机身,均经过回火(或振动时效),抛丸处理,刚性好,精度稳定;
曲轴纵置,结构紧凑,曲轴经高频率淬火后磨削处理,光洁度好,转动灵活;矩形六面加长导轨,导向面青铜镶板,导向精度高;
气动双平衡缸,平衡滑块和上模重量,降低冲击和噪音,消除连杆与滑块间隙,减少受力零件冲击与磨损;
整体采用进口PLC集中控制,气路选用进口安全双联阀控制,可实现点动、寸动、单次和连续冲压;
滑块、导轨、工作台板、连杆、接套等关键件均采用树脂砂制造,与一般的粘土砂制造相比,改善表面粗糙度1-2级,提高尺寸精度2-3级;
固定台式冲床干式离合;
液压保险开式固定台压力机钢板焊接高刚度机身;
滑块可寸动,可紧急停止运动,操作更安全;
气路采用双联阀控制,动作灵敏,符合压力机安全标准。
结构:
钢板焊接机身,刚度好,精度更稳定,保证持久不变;
曲轴纵放,结构紧凑,外形美观;
装模高度实现电动调节,数字显示调节高度;
滑块采用矩形六面体加长导轨,配青铜衬板,导向精度高;
采用组合式气动摩擦离合器--制动器,接合平稳,动作灵敏;
压塌式保险器,保证整机过载时的安全;
滑块设有提升平衡缸,实现滑块连杆的平衡。
配置:
主电机采用西门子电机;
组合式干式气动摩擦离合器、制动器;
机齿轮副浸油润滑;
矩形六面加长导轨;
液压过载保护装置;
电动调模,数码显示;
滑块装设了上提式平衡缸装置,进口双联电磁阀;
电动浓油强制润滑系统;
平衡缸采用手动稀油润滑系统;
国际品牌PLC控制。
国际品牌接触器、按钮、指示灯。
