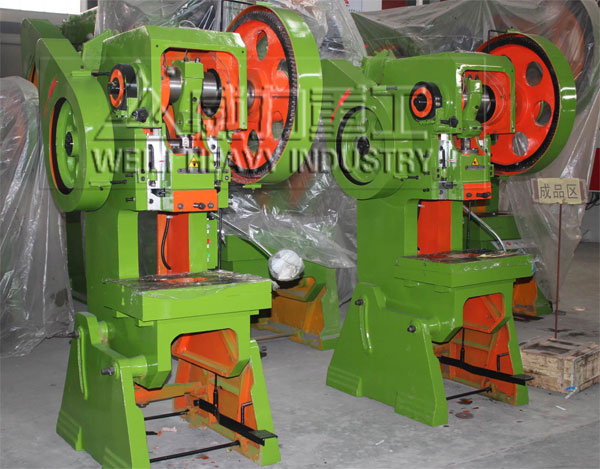

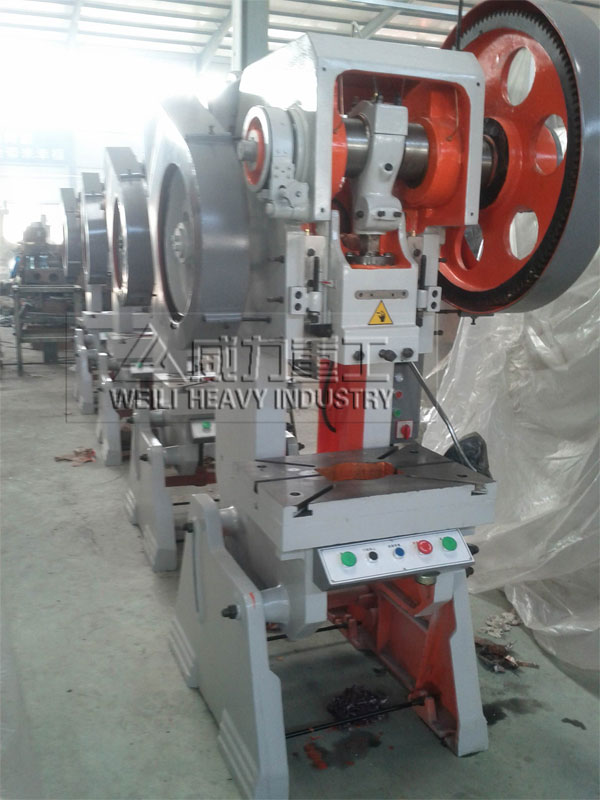

JC23-25T可倾冲床
冲床工作设计原理:冲床的设计原理是将圆周运动转换为直线运动,由主电动机出力,带动飞轮,经离合器带动齿轮、曲轴(或偏心齿轮)、连杆等运转,来达成滑块的直线运动,从主电动机到连杆的运动为圆周运动。
连杆和滑块之间需有圆周运动和直线运动的转接点,其设计上大致有两种机构,一种为球型,一种为销型(圆柱型),经由这个机构将圆周运动转换成滑块的直线运动。冲床对材料施以压力,使其塑性变形,而得到所要求的形状与精度,因此必须配合一组模具(分上模与下模),将材料置于其间,由机器施加压力,使其变形,加工时施加于材料之力所造成之反作用力,由冲床机械本体所吸收。
JC23-25T可倾冲床特点有哪些?
一、25吨冲床重心平衡:
1、传动中心与机器整体的中心趋于一致,确保冲压的精确、稳定。
2、采用两支称滑块平衡器,确保机器保持平衡运转。
二、操作可靠与安全
离合器/刹车器装置高度灵敏,再加国际顶尖的双联电磁器和过负荷保护装置,确保冲床滑块运转及停止的精确性与安全性。
三、滑块调整机构
调整精密高达0.1mm,调整生产更具安全、快捷。
JC23-25T可倾冲床参数:
项目名称 |
单位 |
JC23—25 |
公称力 |
kN |
250 |
公称力行程 |
mm |
6 |
滑块行程 |
mm |
80 |
滑块行程次数 |
min-1 |
60 |
最大装模高度 |
mm |
220 |
装模高度调节量 |
mm |
45 |
滑块中心到机身距离 |
mm |
210 |
垫板厚度 |
mm |
50 |
立柱间距 |
mm |
250 |
工作台尺寸(前后×左右) |
mm |
400×630 |
工作台孔尺寸(孔径) |
mm |
180 |
滑块底面尺寸(前后×左右) |
mm |
180×200 |
模柄孔尺寸(直径×深度) |
mm |
40×60 |
主电机功率 |
kw |
2.2 |
压力机外形尺寸(前后×左右) |
mm |
1170×920 |
压力机高度 |
mm |
2075 |
机身最大可倾斜角度 |
Deg |
25° |
压力机整机重量 |
kg |
1800 |
售后服务承诺:山东威力重工机床有限公司生产的所有的冲床产品保证质量三保一年,终身负责维修!!!
