JB21S-100T钢板深喉冲床
JB21S-100T钢板深喉冲床的特点有哪些?
C型开式机身,方便装模与较大尺寸材料的加工。
压塌式保险器,超载时可使整机不受损。
较大喉口深度,最大喉深可达到800mm,适应于大尺寸板材的冷加工。
钢板机身,性能稳定。
刚性离合器,结构简单。
曲轴横放,维修方便。
带式制动器,调整方便。
结构简单,通用性好,维修与操作方便。
适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。
广泛应用于电器、仪器、车辆、机械、农机、五金等工业领域。
属经济型压力机。
JB21S-100T钢板深喉冲床喉深有1250mm和喉深800mm的两种:

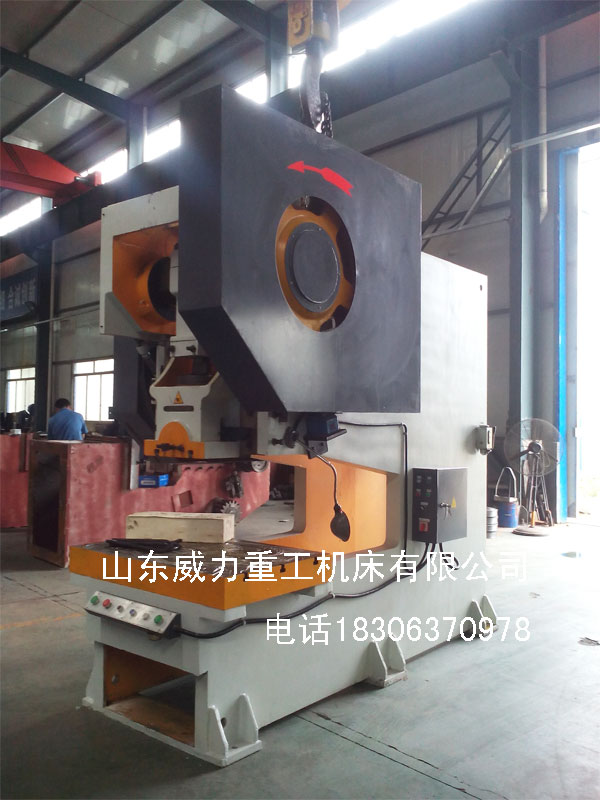

喉深1250mm

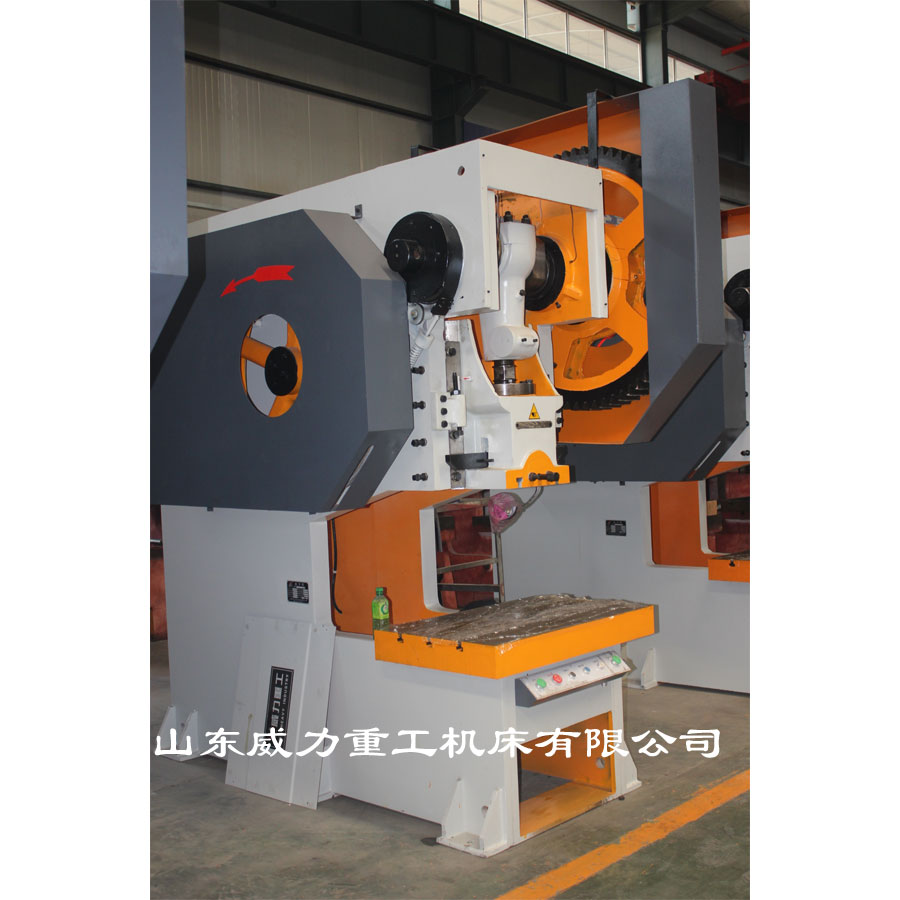

喉深800mm:
100吨冲床机械使用
压力机作冲裁、成型应遵下列规程。两人以上操作时,应定人开车,注意协调配合好。下班前应将模具落靠,断开电源,并进行必要的清扫。暴露于压机之外的传动部件,必须安装防护罩,禁止在卸下防护罩的情况下开车或试车。开车前应检查主要紧固螺钉有无松动,模具有无裂纹,操纵机构、自动停止装置、离合器、制动器是否正常,润滑系统有无堵塞或缺油。必要时可开空车试验。安装模具必须将滑块开到下死点,闭合高度必须正确,尽量避免偏心载荷;模具必须紧固牢靠,并经过试压检查。
工作中注意力要集中,严禁将手和工具等物件伸进危险区内。小件一定要用专门工具(镊子或送料机构)进行操作。模具卡住坯料时,只准用工具去解脱。发现压床运转异常或有异常声响,(如连击声、爆裂声)应停止送料,检查原因。如系转动部件松动、操纵装置失灵、模具松动及缺损,应停车修理。每冲完—个工件时,手或脚必须离开按钮或踏板,以防止误操作。工作前,应检查冲床防护装置是否齐全,飞轮运转是否平稳;脚踏装置上部及两侧有无防护,操作是否可靠灵活;并清除工作场地妨碍操作的物件。
必须核定冲裁力,严禁超负荷运作。安装、拆卸模具时,必须先切断电源。模具安装必须牢固可靠。调整用合高度时采用手动或动的方法,逐步进行,在确认调好之前,禁止连车。操作时要思想集中,严禁边谈边做,要互相配合,确保安全操作。一般禁止二人以上同时操作冲床。若需要时,必须有专人指挥并负责脚踏装置的操作。工作中身体任何部分严禁进行模具范围进料卸料应有专门工具。
禁止夹层进料冲压,必须清除前冲次冲件或余料后才可进行第二次进料。必须定时检查模具安装情况,如有松动或滑移应及时调整。刀口磨损到毛刺超标前,应及时修磨刀口。拆卸模具时,必须在合模状态下进行。爱护冲压设备、冲模、工具、量具和仪器。工作完毕后,应将模具和冲床擦试干净,整理就绪。在正式冲制过程中,由于主电机的静差率随不同负荷有变化,故在冲制不同零件时,可用设置在控制板上的电磁记数器,对转速进行校正。
JB21S-100T钢板深喉冲床参数:
名称 |
单位 |
规格 |
||||
公称力 |
千牛 |
1000 |
||||
公称力行程 |
毫米 |
10 |
||||
滑块行程 |
毫米 |
130 |
||||
行程次数 |
次/分 |
45 |
||||
模柄孔尺寸 |
|
毫米 |
60 |
|||
|
毫米 |
75 |
||||
最大装模高度 |
毫米 |
290 |
||||
装模高度调节量 |
毫米 |
110 |
||||
滑块中心至机身距离 |
毫米 |
800 |
||||
工作台尺寸 |
前后 |
毫米 |
600 |
|||
左右 |
毫米 |
900 |
||||
厚 |
毫米 |
110 |
||||
电机功率 |
千瓦 |
7.5 |
||||
整机前后尺寸 |
毫米 |
2360 |
||||
整机左右尺寸 |
毫米 |
1300 |
||||
整机高度 |
毫米 |
2840 |
||||
整机重量(约) |
吨 |
6.5 |
售后服务承诺:山东威力重工机床有限公司生产的所有的冲床产品保证质量三保一年,终身负责维修,我们用心,让你放心。
