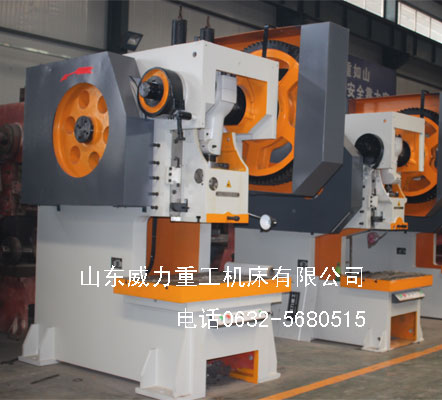

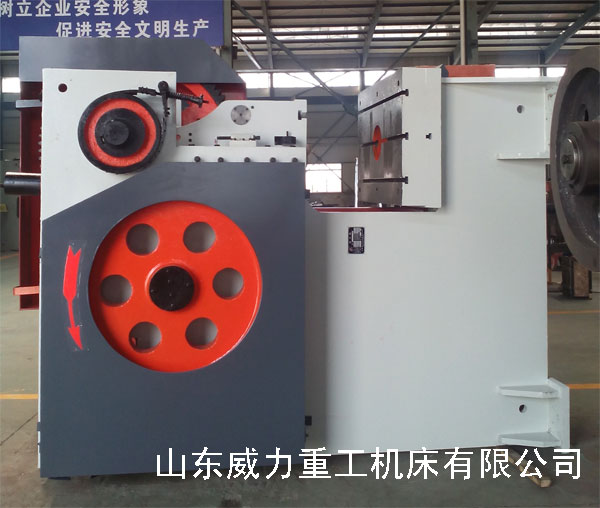

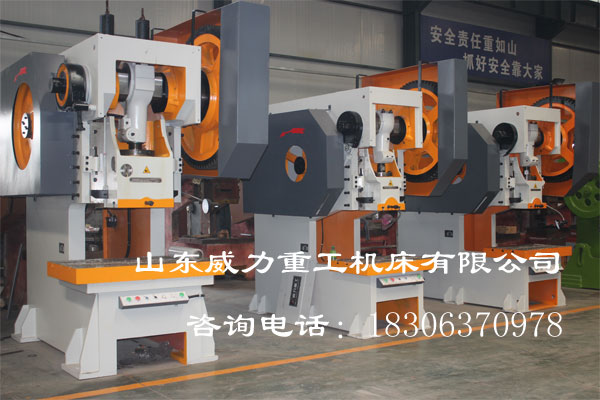

JB21-200T钢板固定台冲床
200吨冲床的设计原理是将圆周运动转换为直线运动,由主电动机出力,带动飞轮,经离合器带动齿轮、曲轴(或偏心齿轮)、连杆等运转,来达成滑块的直线运动,从主电动机到连杆的运动为圆周运动。连杆和滑块之间需有圆周运动和直线运动的转接点,其设计上大致有两种机构,一种为球型,一种为销型(圆柱型) ,经由这个机构将圆周运动转换成滑块的直线运动。冲床对材料施以压力,使其塑性变形,而得到所要求的形状与精度,因此必须配合一组模具(分上模与下模),将材料置于其间,由机器施加压力,使其变形,加工时施加于材料之力所造成之反作用力,由冲床机械本体所吸收
JB21-200T冲床结构特点:
1、采用钢板焊接机身,曲轴纵置结构;
2、调节偏心套可改变滑块行程长度;
3、采用半圆形转键离合器;
4、采用压塌块式超负荷保护装置。
日常点检:
1、电器及各按钮正常
2、凸轮发信箱内,接近开关及凸轮固定,间隙正常
3、各部传送机构无磨耗或松脱等不良
4、凸轮机构润滑良好,一般每周打一次油
5、固定螺丝无松脱现象
6、下、下模固定牢固,中心对正
定期维护保养,一般半年一次
1、检查各种安全装置,动作确实
2、电磁阀开关正常
3、重要继电器的检查
4、滑动部分无有油污、尘埃附着,动作圆滑
5、凸轮及近接开关上无水、油或尘埃等杂物附着
6、凸轮及近接开关检出面之距离适当
7、检查操作按钮、急停按钮正常
JB21-200T钢板固定台冲床参数:
技术参数\型号 |
单位 |
JB21—200T |
公称力 |
kN |
2000 |
公称力行程 |
mm |
6 |
滑块行程 |
mm |
160 |
滑块行程次数 |
min-1 |
40 |
最大装模高度 |
mm |
360 |
装模高度调节量 |
mm |
100 |
滑块中心到机身距离 |
mm |
400 |
垫板厚度 |
mm |
130 |
立柱间距 |
mm |
640 |
工作台尺寸(前后×左右) |
mm |
750*1150 |
工作台孔尺寸(孔径) |
mm |
220 |
滑块底面尺寸(前后×左右) |
mm |
430*520 |
模柄孔尺寸(直径×深度) |
mm |
70*85 |
主电机功率 |
kw |
18.5 |
压力机高度 |
mm |
3050 |
压力机整机重量约 |
kg |
14 |
