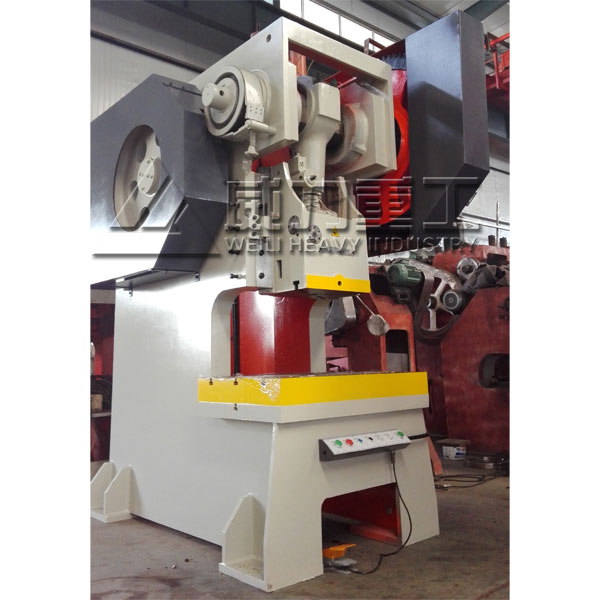

JB21-160T钢板固定台冲床
160吨冲床结构特点:
1、采用铸造机身,曲轴纵置结构;
2、调节偏心套可改变滑块行程长度;
3、采用半圆形转键离合器;
4、采用压塌块式超负荷保护装置。
JB21-160T冲床技术工艺说明:
1、机身采用钢板焊接机身,振动时效处理,消除内应力,不易变形;
2、曲轴材质45#铁锻打,精车调质处理;
3、机身轴瓦,连杆轴瓦用铜件;
4、工作键材质为40Cr锻打,淬火处理;
5、连杆材质为球墨铸铁,增加强度;
6、滑块为加大型。
由于JB21-160T钢板固定台冲床具有速度快、压力大的特点,因此采用冲床作冲裁、成型必须遵守一定的安全规程。
1、冲床工必须经过学习培训,熟悉操作规程可方可独立操作。
2、正确使用冲床上安全保护和控制装置,不得任意拆动。
3、检查冲床各传动、连接、润滑等部位及防护保险装置是否正常,装模具螺钉必须牢固,不得移动。
4、冲床在工作前应作空运转2-3分钟,观察冲床的旋转方向是否正常,检查脚闸等控制装置的灵活性,确认正常后方可使用,不得带病运转。
5、模具时要紧牢固,上、下模对正,保证位置正确,用手搬转冲床试冲空车,确保在模具处于良好情况下工作。
6、开机前要注意润滑,取下冲床上的一切浮放物品。
7、冲床取动时或运转冲制中,操作者站立要恰当,手和头部 应与冲床保持一定的距离,并时刻注意冲头动作,严禁与他人闲谈。
8、冲制短小工件时,应用专门工具,不得用手直接送料或取件。
9、冲制或长体零件时,应设制安全托料架或采取其它安全措施,以免掘伤。
10、单冲时,手脚不准放在手、脚闸上,必须冲一次搬踏一下,严防事故。
11、工作结束时及时停车,切断电源,擦拭机床,整理环境。
12、机床运行过程中手不得伸入冲床工作区。
JB21-160T钢板固定台冲床参数:
技术参数\型号 |
单位 |
JB21—160 |
公称力 |
kN |
1600 |
公称力行程 |
mm |
6 |
滑块行程 |
mm |
160 |
滑块行程次数 |
min-1 |
40 |
最大装模高度 |
mm |
360 |
装模高度调节量 |
mm |
100 |
滑块中心到机身距离 |
mm |
400 |
垫板厚度 |
mm |
120 |
立柱间距 |
mm |
660 |
工作台尺寸(前后×左右) |
mm |
750*1150 |
工作台孔尺寸(孔径) |
mm |
220 |
滑块底面尺寸(前后×左右) |
mm |
430*520 |
模柄孔尺寸(直径×深度) |
mm |
70*80 |
主电机功率 |
kw |
15 |
压力机高度 |
mm |
3000 |
压力机整机重量约 |
t |
13 |
