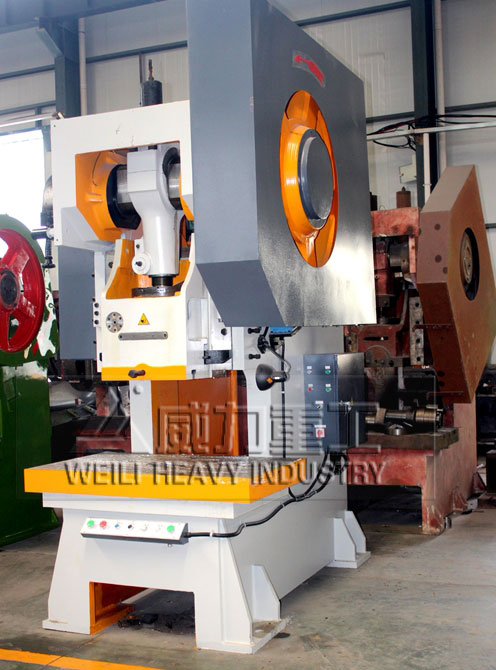

JB21S-200T钢板深喉冲床
深喉冲床也称深颈冲床,深海口冲床.指的是冲头的模柄孔中心往里到后墙板的距离,是冲床的一种,一般用在板料冲孔方面,如大型电气箱电器柜中间开的百叶窗,防盗门门中间开的猫眼,因料孔距离板边距离通常在300mm以上或更多,而普通冲床喉深只有180--230左右,板料放进去冲床后墙板挡抵住了板料,无法实现料孔距板边300或500的距离,这就需要用深喉冲床来实现。
JB21S-200T钢板深喉冲床具备哪些特点:
喉深800mm适合冲更大更深的孔。
钢板机身,性能稳定。
曲轴横放,维修方便。
刚性离合器,结构简单。
压塌式保险器,超载时可使整机不受损。
带式制动器,调整方便。
较大喉口深度,适应于大尺寸板材的冷加工。
结构简单,通用性好,维修与操作方便。 属经济型压力机。
JB21S-200T钢板深喉冲床是山东威力重工机床有限公司生产的一款重型床冲床设备,喉深是普通压力机的三倍左右;机身采用钢板焊接,刚性好,强度高;工作台板上有圆形的下料孔,便于落料。工作台板螺钉紧固于工作台上,(可根据需要而装卸这块台板)。200吨钢板深喉冲床也称深颈冲床,深海口冲床.指的是冲头的模柄孔中心往里到后墙板的距离,有300mm,500mm,800mm.还有喉深1250mm的,这要根据实际生产需要来定做。本系列机型主要适用于板料冲孔方面,如大型电气箱电器柜中间开的百叶窗,防盗门门中间开的猫眼,因料孔距离板边距离通常在300mm以上或更多,而普通冲床喉深只有180--230左右,板料放进去冲床后墙板挡抵住了板料,无法实现料孔距板边300或500的距离,这就需要用深喉冲床来实现。
确定200吨冲床能力的三大要素:
1、压力能力:指滑块在下死点上mm的位置,能够产生吨的压力,此压力亦称为「公称压力」或简称「能力」 ,单位以吨表示。
2、扭矩能力:指压力能力产生之位置,即下死点上 mm 亦称为「能力发生点」,单位以mm表示。
3、工作能力:指一行程加工时可产生之最大有效能力,单位以 kg-m表示。
JB21S-200T钢板深喉冲床参数:
名称 |
单位 |
规格 |
|
公称力 |
千牛 |
2000 |
|
公称力行程 |
毫米 |
6 |
|
滑块行程 |
毫米 |
160 |
|
行程次数 |
次/分 |
40 |
|
模柄孔尺寸 |
|
毫米 |
70 |
|
毫米 |
85 |
|
最大装模高度 |
毫米 |
360 |
|
装模高度调节量 |
毫米 |
100 |
|
滑块地面尺寸 |
毫米 |
430 |
|
|
毫米 |
520 |
|
滑块中心至机身距离 |
毫米 |
800 |
|
工作台尺寸 |
|
毫米 |
1150 |
|
毫米 |
750 |
|
|
毫米 |
130 |
|
工作台落料孔尺寸(直径) |
毫米 |
220 |
|
电机功率 |
千瓦 |
18.5 |
|
整机前后尺寸 |
毫米 |
3000 |
|
整机左右尺寸 |
毫米 |
1750 |
|
整机高度 |
毫米 |
3550 |
|
整机重量(约) |
吨 |
16 |
山东威力重工200吨钢板深喉冲床突出优势
-高钢性机架设计,采用优质钢板焊制,经过消除内应力工艺处理。提高了整机器精度的稳定性和可靠性能
-传动中心与机器整体的中心一致,确保冲压的精确、稳定
-为保证机器运转的相对平稳性,采用堆成两支滑块,平衡器装置设计方式
-调模精度高达0.1mm,安全、便捷、可靠
-曲轴、齿轮组、连杆等部件,经硬氧化和研磨等工艺处理后,具有极高的综合性能和耐度型
-采用高度灵敏、可靠的离合器/刹车器装置和国际顶尖的双联电磁阀,过载保护装置,确保压力机滑块运转及停止的精确性与安全性
-机器结构设计合理,便于实现自动化生产,降低成品,提高效率
-先进的设计理念,低噪音,低消耗,节省能源。
200吨钢板深喉冲床具体操作
1、使用200吨钢板深喉冲床必须经过学习,掌握设备的结构、性能,熟悉操作规程并取得操作许可方可独立操作。
2、正确使用200吨钢板深喉冲床上安全保护和控制装置,不得任意拆动。
3、检查机床各传动、连接、润滑等部位及防护保险装置是否正常,装模具螺钉必须牢固,不得移动。
4、200吨钢板深喉冲床在工作前应作空运转2-3分钟,检查脚闸等控制装置的灵活性,确认正常后方可使用,不得带病运转。
5、模具时要紧牢固,上、下模对正,保证位置正确,用手搬转钢板深喉冲床试冲(空车),确保在模具处于良好情况下工作。
6、开车前要注意润滑,取下床面上的一切浮放物品。
售后服务承诺:山东威力重工机床有限公司生产的所有的冲床产品保证质量三保一年,终身负责维修!!!
