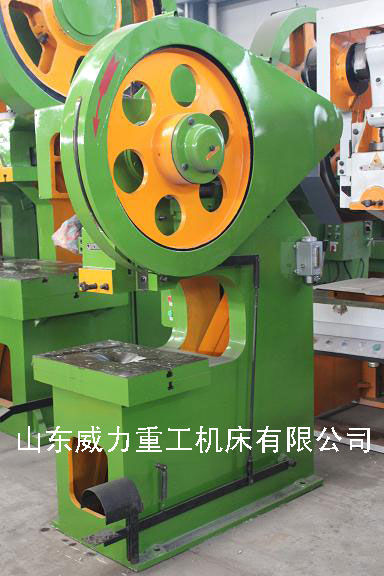

J21S-25T深喉冲床
详细说明
J21S-25T深喉冲床主要功能与特点: 较大喉口深度,适应于大尺寸板材的冷加工。 结构简单,通用性好,维修与操作方便。 适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。 广泛应用于电器、仪器、车辆、机械、农机、五金等工业领域。
J21S-25T深喉冲床技术参数:
项目名称 |
单位 |
J21S—25 |
公称力 |
kN |
250 |
公称力行程 |
mm |
6 |
滑块行程 |
mm |
80 |
滑块行程次数 |
min-1 |
100 |
最大装模高度 |
mm |
180 |
装模高度调节量 |
mm |
45 |
滑块中心到机身距离 |
mm |
500 |
垫板厚度 |
mm |
50 |
立柱间距 |
mm |
250 |
工作台尺寸(前后×左右) |
mm |
400×600 |
工作台孔尺寸(孔径) |
mm |
160 |
滑块底面尺寸(前后×左右) |
mm |
180×200 |
模柄孔尺寸(直径×深度) |
mm |
(38)40×60 |
主电机功率 |
kw |
3 |
压力机外形尺寸(前后×左右) |
mm |
1600×1100 |
压力机高度 |
mm |
2180 |
压力机整机重量 |
kg |
2300 |

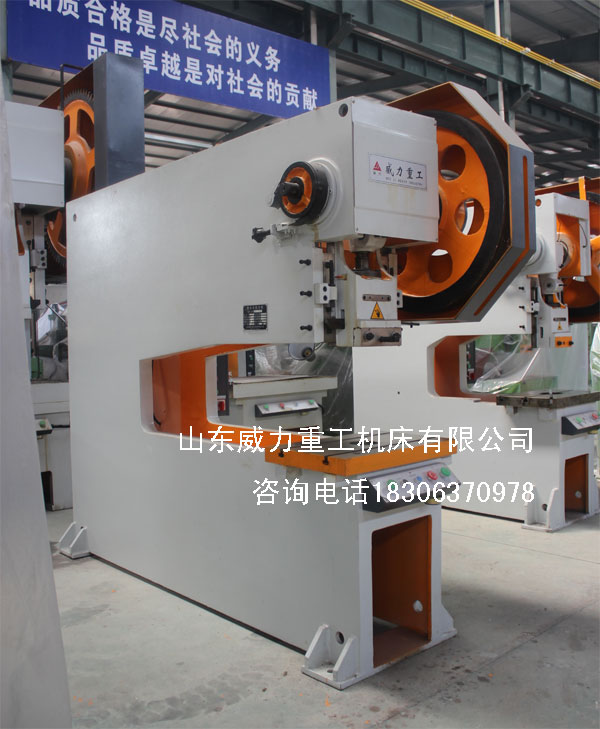

JB21S-25T深喉1250(可定做各种喉深):
其他特征:
C型开式机身,方便装模与较大尺寸材料的加工。
分铸造机身钢板机身二种,性能稳定。
曲轴横放,维修方便。
刚性离合器,结构简单。
压塌式保险器,超载时可使整机不受损。
带式制动器,调整方便。
什么时候要用到深喉冲床?
冲床所冲压的板材宽度超过一米的就需要到深喉冲床,在冲压板材宽度超过一米的中心冲孔时就要用喉深500mm的,板材宽度超过1米达到1.2米--1.5米的(如果也是在中间冲孔的话)就要用到喉深800mm。板材宽度更宽的可根据需要来计算定做。
