J21S-16T深喉冲床
详细说明
深喉冲床的喉深计算方式:
冲压板材的周长以板材的厚度再乘以乘以板材的抗压强度在除以9800,不懂的可咨询:18306370978
16吨冲床深喉结构特点:
1、C型开式机身,方便装模与较大尺寸材料的加工。
2、铸造机身,性能稳定。
3、压塌式保险块,超载时可使整机不受损,确保压力机安全生产。 本机床机身采用铸件结构,机身刚性好,外型美观。
4、转键式刚性离合器,性能可靠,动作灵敏,结构简单。
5、曲轴横放,曲轴横放,维修方便。滑块采用V形导轨导向,精度较高。
6、采用紧急制动装置,控制滑块下行过程(0~135°范围)中出现的任何突发情况,诸如手臂或异物进入滑块工作区域时,滑块可以停在下行程的任意位置。
7、可选配光电保护、传动输出轴、送料装置、气垫等装置。
8、带式制动器,调整方便。 较大喉口深度,适应于大尺寸板材的冷加工。
结构简单,通用性好,维修与操作方便,属经济型压力机。

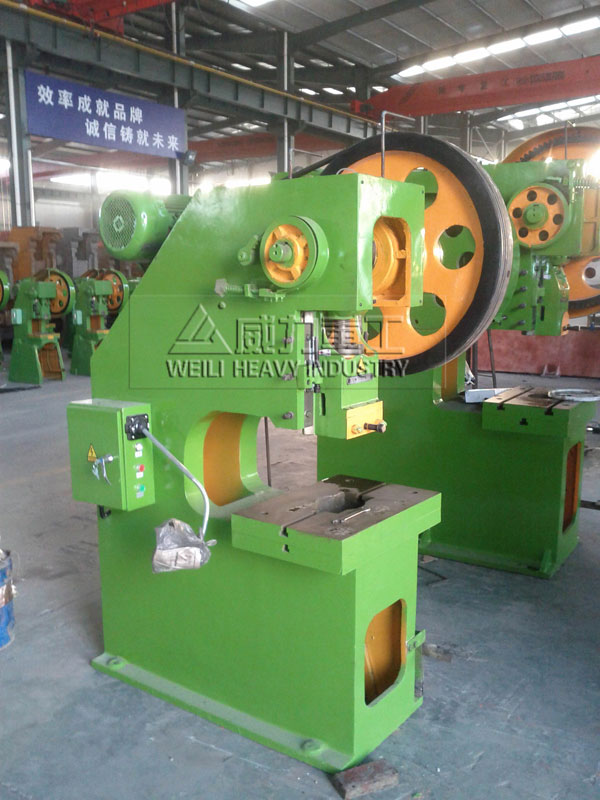

J21S-16T深喉500mm冲床图片

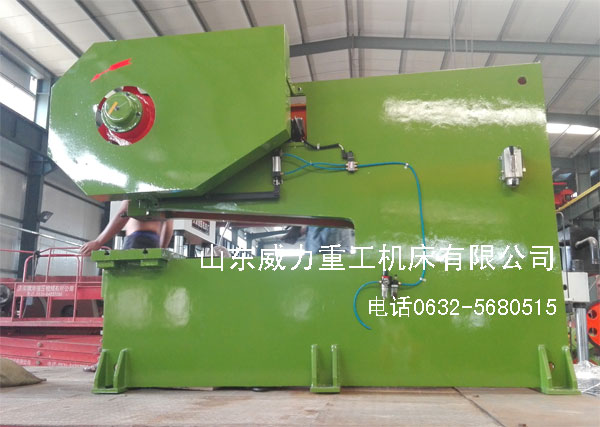

J21S-16T深喉1250mm冲床
J21S-16T深喉冲床技术参数:
项目名称 |
单位 |
J21S—16T |
公称力 |
kN |
160 |
公称力行程 |
mm |
5 |
滑块行程 |
mm |
70 |
滑块行程次数 |
min-1 |
120 |
最大装模高度 |
mm |
180 |
装模高度调节量 |
mm |
45 |
滑块中心到机身距离 |
mm |
500 |
垫板厚度 |
mm |
50 |
立柱间距 |
mm |
210 |
工作台尺寸(前后×左右) |
mm |
400×600 |
工作台孔尺寸(孔径) |
mm |
160 |
滑块底面尺寸(前后×左右) |
mm |
180×200 |
模柄孔尺寸(直径×深度) |
mm |
(38)40×60 |
主电机功率 |
kw |
2.2 |
压力机外形尺寸(前后×左右) |
mm |
1280×940 |
压力机高度 |
mm |
1800 |
压力机整机重量 |
kg |
1800 |
